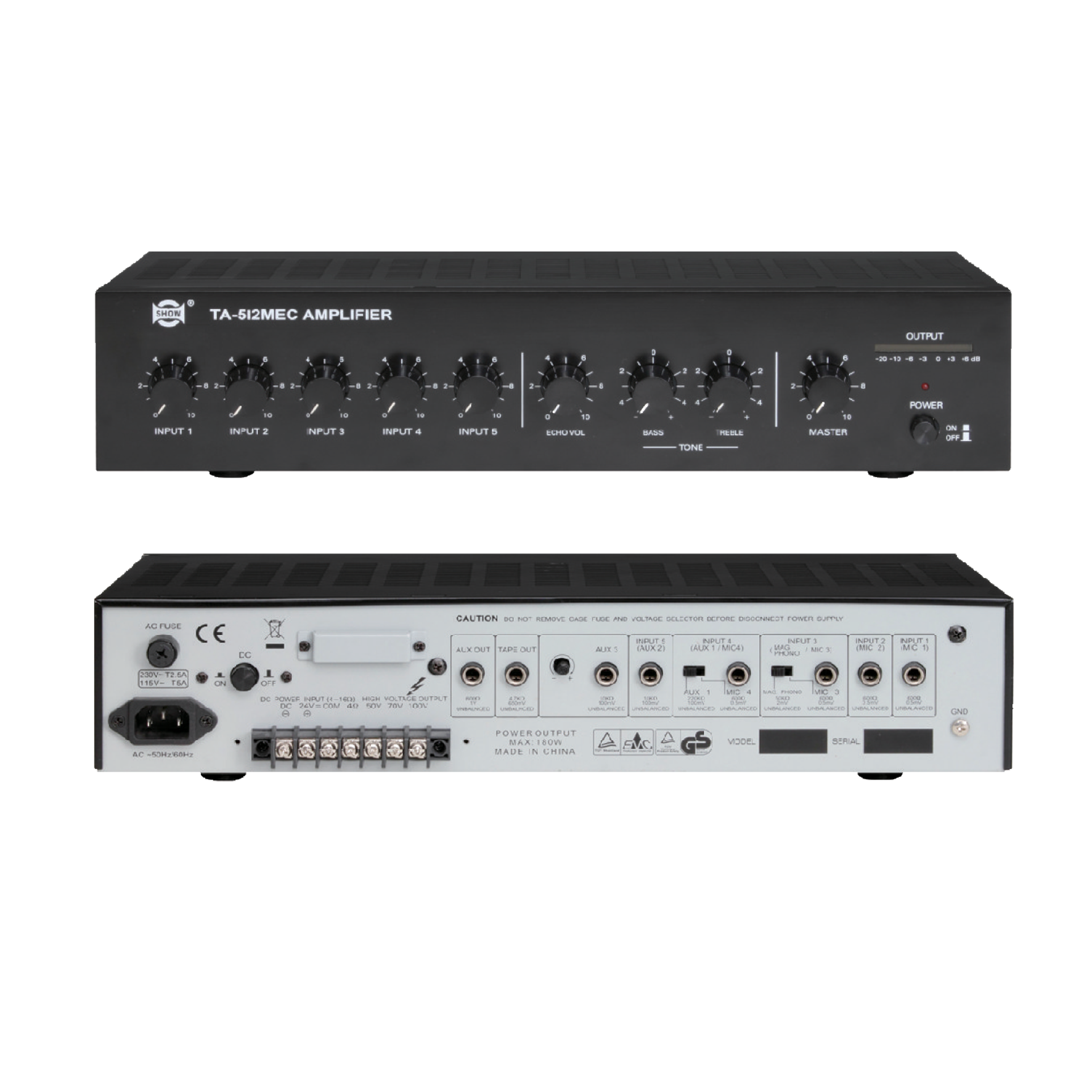

TA-512M ECHO

  • 4 MIC inputs
  • MIC./Line/Phantom exchange SW/DC SW
  • 1 AUX (RCA) input; 1 Tape (RCA) output;
    2 Tone (Bass/Treble)/4 input volume controls
  • Pre-amp out and MAIN in
  • 1 W/8 Ω output and 0 dB, 600 Ω output for monitor function
  • ECHO function has 3 MIC. Input
TA-512M ECHO

規格

混音器功率擴大機

30 W
額定：30 W，最大：45 W
60 W
額定：60 W，最大：90 W
120 W
額定：120 W，最大：180 W

無負載至滿負載小於2 dB

喇叭輸出（平衡）
30 W 4 Ω (11 V), 50 V (83 Ω) 70 V (170 Ω), 100 V (330 Ω)
60 W 4 Ω (15.5 V) 50 V (42 Ω) 70 V (83 Ω), 100 V (170 Ω)
120 W 4 Ω (22 V) 50 V (21 Ω) 70 V (42 Ω), 100 V (830 Ω)
磁帶輸出
4.7 kΩ, 650 mV
輔助輸出
600 Ω, 1 V

輸入1
（麥克風1）600 Ω，0.5 mV
輸入2
（麥克風2）600 Ω，0.5 mV
輸入3
（麥克風3）600 Ω，0.5 mV（磁式唱頭）50 kΩ，2 mV
輸入4
（麥克風4）600 Ω，0.5 mV（輔助1）220 kΩ，100 mV
輸入5
（輔助2）10 Ω，100 mV（輔助3）10 kΩ，100 mV

50–15, 000 Hz ±3 dB

30 W
1 kHz時小於4%，額定功率下
60 W
小於2%（1 kHz，額定功率）
120 W
小於2%（1 kHz，額定功率）

所有音量控制均採用分立電路
額定功率下低於80 dB
麥克風
額定功率下低於60 dB
AUX 2
額定功率下低於70 dB

低音
±10 dB at 100 Hz
高頻
±10 dB at 10 Hz

輸入1音量控制
音調控制（低音、高音）
輸入2音量控制
－
輸入3音量控制
主音量控制
輸入4音量控制
電壓選擇器
輸入5音量控制
－
輔助3音量控制
－

30 W
電源指示燈（LED）
60 W
LED輸出電平表
120 W
LED輸出電平表

110 ~ 127 V 60 Hz/220 ~ 240 V 50 Hz

30 W
12 V
60 W
24 V
120 W
24 V

30 W
額定輸出90 W
60 W
額定輸出160 W
120 W
額定輸出320 W

30 W
4.8 A（額定輸出）
60 W
4.2 A（額定輸出）
120 W
額定輸出8 A

88.5 mm (H) × 420 mm (W) × 280 mm (D)

30 W
6.9 kg
60 W
7.8 kg
120 W
10.0 kg

黑色
