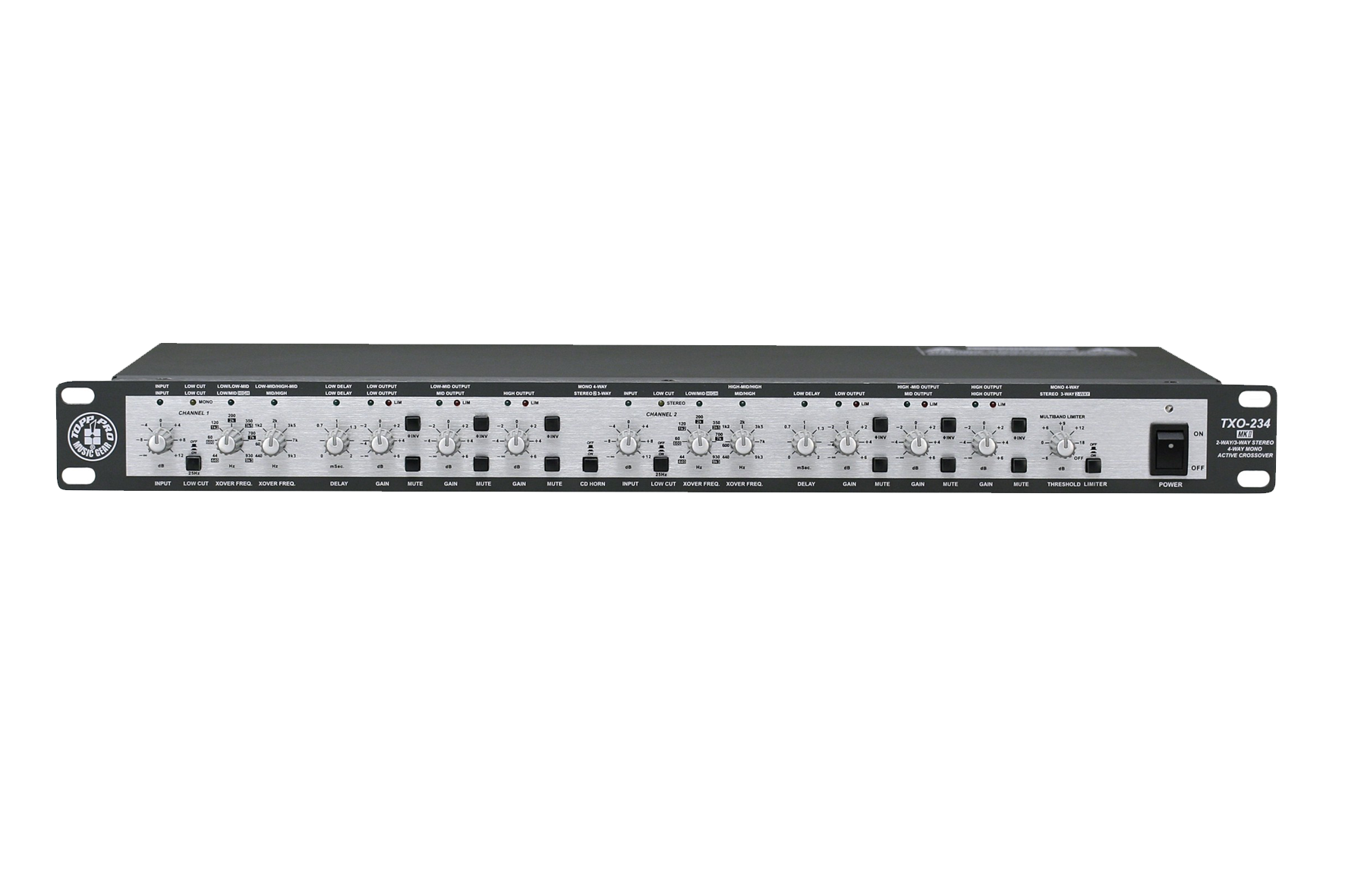

TXO-234MKII

TXO234 MKII主動分頻器是一款專業高精度立體聲兩路/三路/單聲道四路分頻器，採用世界級24 dB/倍頻程Linkwitz-Riley濾波器

TXO-234MKII



  • 高精度立體聲二分頻/三分頻/單聲道四分頻限幅分音器，專業級高精度立體聲二分頻/三3分頻/單聲道四分頻電子分音器
  • 世界級效能24 dB/倍頻程Linkwitz-Riley濾波器。完全平坦的總和振幅響應，零相位差。所有頻段均具獨立輸出電平控制
  • 每組輸出配備獨立限幅器，提供最佳揚聲器保護。獨立輸出靜音功能便於頻段調整
  • 每組輸入配備可切換25 Hz次聲波濾波器，用於保護低頻驅動單元。“低頻求和”功能提供低電平單聲道輸出供超低音喇叭使用。可調時間延遲用於驅動單元間的相位對齊

  • 獨立相位反轉開關，可即時進行相位校正
  • 恆定指向性號角等化校正。所有輸入輸出均採用伺服平衡的鍍金XLR聯結器
  • 採用超高精度Alps電位器，實現極致準確性和可重複性
  • 高品質元件與異常堅固的結構，確保長壽命和高可靠性
  • 遮蔽環形電源變壓器，將雜訊幹擾降至最低
  • 遮蔽環形電源變壓器，將雜訊幹擾降至最低

規格

接頭
XLR
型式
電子伺服平衡，射頻濾波
阻抗
平衡式>50 kΩ，非平衡式>25 kΩ
最大輸入電平
典型值+22 dBu，平衡或非平衡
共模抑制比
> 40 dB，典型值 > 55 dB @ 1 KHz

接頭
XLR
型式
電子伺服平衡，射頻濾波
阻抗
平衡式60 Ω，非平衡式30 Ω
最大輸出電平
+20 dBm，平衡/非平衡

頻寬
20 Hz to 20 kHz +0/-0.5 dB
頻率響應
+5 Hz to-90 kHz, +0/-0.3 dB
訊噪比
參考電平：+4 dBu，20 Hz - 20 kHz，未加權
通道間串音
高頻至低頻：>93 dB
高頻至中頻：>94 dB
中頻至低頻：>95 dB
高頻至高中頻：>95 dB
高中頻至中低頻：>95 dB
中低頻至低頻：>92 dB

低頻輸出
>93 dB
中低頻輸出
/
中頻輸出
>95 dB
高中頻輸出
/
高頻輸出
>90 dB
動態範圍
> 106 db，未加權
THD & N（限幅器開啟）
限幅器關閉
通道間串音
<0.04%

低頻輸出
>93 dB
中低頻輸出
>94 dB
中頻輸出
/
高中頻輸出
>94 dB
高頻輸出
>88 dB
動態範圍
> 106 db，未加權
THD & N（限幅器開啟）
限幅器開啟
通道間串音
>0.5

濾波器型別
Linkwitz-Riley濾波器，24 dB/八度，狀態可變

立體聲模式頻率
× 1
低頻/高頻
44 - 930 Hz
低頻/中頻
44 - 930 Hz
中頻/高頻
440 Hz to 9.3 kHz
單聲道模式頻率
× 1
低頻/中低頻
44 - 930 Hz
中低頻/高中頻
440 Hz to 9.3 kHz
高中頻/高頻
440 Hz to 9.3 kHz

立體聲模式頻率
× 10
低頻/高頻
440 Hz to 9.3 kHz
低頻/中頻
440 Hz to 9.3 kHz
中頻/高頻
/
單聲道模式頻率
× 10
低頻/中低頻
440 Hz to 9.3 kHz
中低頻/高中頻
/
高中頻/高頻
/

低切
啟動25 Hz巴特沃斯高通濾波器（12dB/倍頻程）
靜音
靜音單路輸出
相位反轉
獨立輸出通道相位反轉
恆定指向性號角
連線恆定指向性號角3.5kHz以上的頻率響應
限幅器
為所有輸出啟動限幅功能
分頻頻率
分頻點頻率範圍擴大十倍
Mode
選擇立體聲/單聲道及2/3/4分頻操作
LF Sum
選擇正常立體聲或單聲道混合低頻操作
開啟=聲道1提高+6 dB/聲道2=保持原狀

輸入
控制輸入增益（-∞至+12 dB）
分頻頻率
控制分頻頻率
延遲
控制低頻輸出的延遲（0至2毫秒）
增益
控制輸出增益（-0至+6 dB）
閾值
控制限幅器閾值（-6 dB至關閉）

電源電壓
美國/加拿大：120 V ~ 60 Hz
英國/澳洲：240 V~50 Hz
歐洲 230V ~ 50Hz
通用出口型號：95 ~ 120 V ~ 210 ~ 240 V ~ 50-60 Hz
功耗
<17 W
保險絲
210-240 V: T250 mAL250 V AC
95-120 V: 500 mA 250 V AC
電源連接
標準IEC插座

尺寸
483 × 194.5 × 44 mm/19" (W) × 7.7"(D) × 1.7"(H)
淨重
3 kg (6.61 lbs)
