MATRIX-A6

  • 后面板接口：6路模拟输入/6路模拟输出
  • 通过DANTE32S选项卡支持8路数字输入/8路数字输出
  • 通过PC实现直观的用户界面
  • 扩展遥控单元
MATRIX-A6
  • MATRIX A6数字矩阵调音系统专为音频应用的音乐、寻呼、讨论和分区管理解决方案而设计。
  • MATRIX A6具有6个模拟输入和输出通道，通过DANTE32S模块可扩展为14 x 14数字矩阵
  • MATRIX A6的主要DSP功能如下：增益调整、限幅器/压缩器、静音功能、矩阵、噪声门/扩展器、回声消除、参数均衡器、带通滤波器、延迟、分频器、自动混音器等。

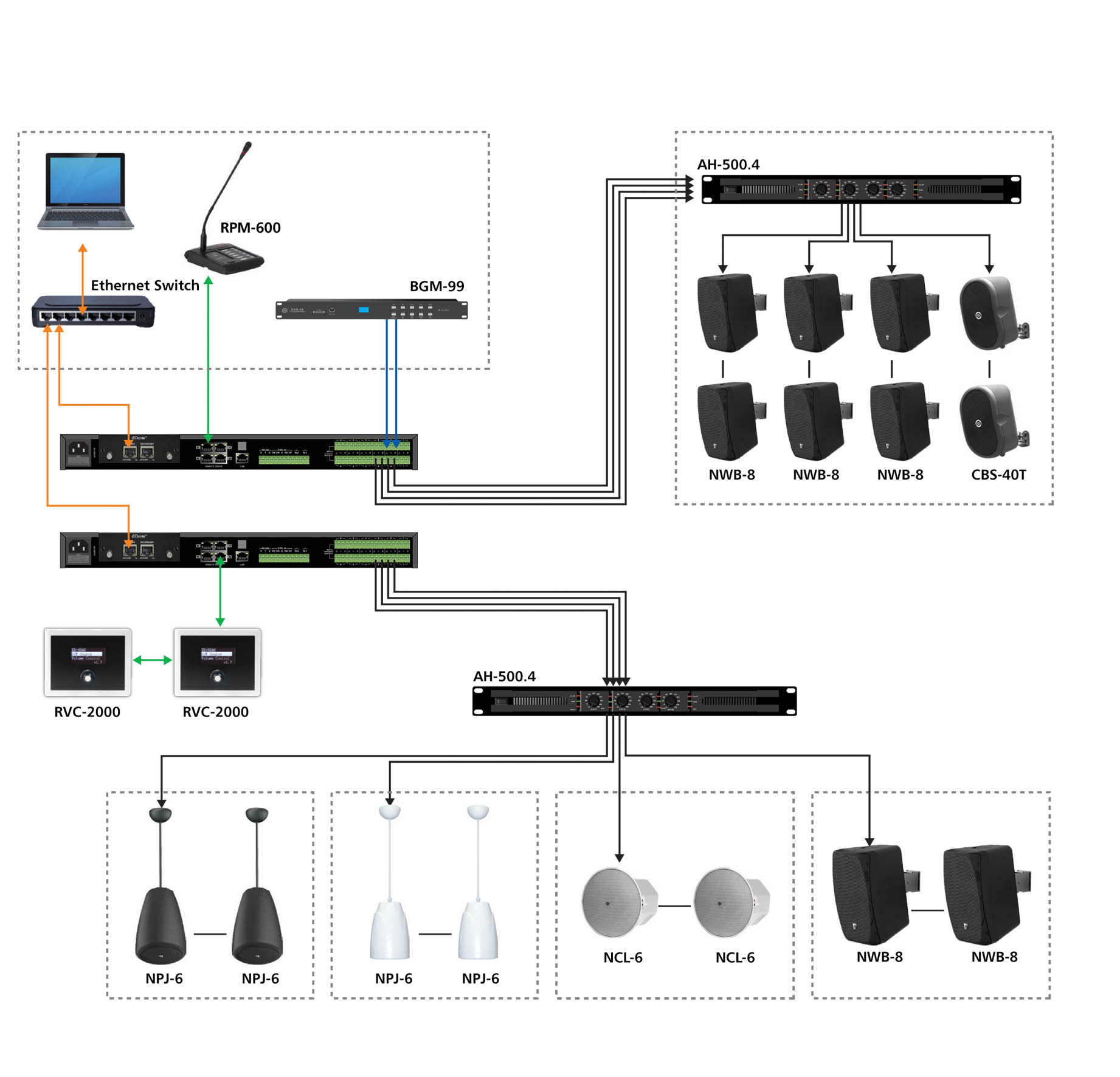

  • 使用DSP平台的项目通常需要最少的输入和输出数量。这决定了专用矩阵模型的选择。MATRIX A6支持可通过软件配置的各种外设，用户友好的编辑器使设置或修改操作变得更加容易。实时报告控制状态，并以清晰的图形显示所有功能。多种输入/输出选项使其成为不同应用的理想选择，系统提供远程音频控制面板、远程寻呼麦克风等其他远程设备，MATRIX A6的工程设计非常简单，具有固定架构，可实现快速简便的操作。
  • MATRIX A6操作简便，采用固定架构，可快速轻松操作。

规格

接口
欧式插座3 × 6针脚，5毫米间距
编解码器
32位，48K/96K
麦克风/线路输入
有源平衡
增益设置
+10至+60 dB，1 dB步进
输入阻抗
6.8 kΩ
幻象电源（±3V）
+48 V DC
THD+N
< 0.03%（典型值），20 Hz-20 kHz頻段，0 dBu输入电平，A计权
最大输入
+20 dB
频率响应
20 Hz ~ 20 kHz（0 dBu输入电平，容差±1.5 dB，A计权）
动态范围
108 dB
串音
< -88 dB（20 Hz-20 kHz頻段，0 dB输入电平，通道间串扰）
数字增益范围
0 ~ -48 dB，步进=12dB
输出
有源平衡
阻抗
200 Ω
最大输出
+20 dBu
频率响应
20 Hz ~ 20 kHz（0 dBu输入电平，容差±1.5 dB，A计权）
动态范围
108 dB
串音
< -88 dB（20 Hz-20 kHz頻段，0 dB输入电平，通道间串扰）
指示灯
绿色（信号）/红色（削波）
信号
-40 dBu绿色LED
过载
最大+19 dBu，A计权
DSP
SHARC ADSP-21489，450 MHz
处理器
32/64位浮点
电源供应
100-240 V/50 ~ 60 Hz
尺寸（宽 × 高 × 深）
483 × 44 × 256 mm (19.02" × 1.73" × 10.08")
