CSL SERIES

  • 扬声器本体采用金属板和网罩制成
  • 宽频高效Φ16.5厘米纸盆扬声器
  • 包含线路变压器，用于定压系统
  • 输出功率可在3个不同值中选择
  • 配备70 V和100 V定压线路输入
CSL SERIES

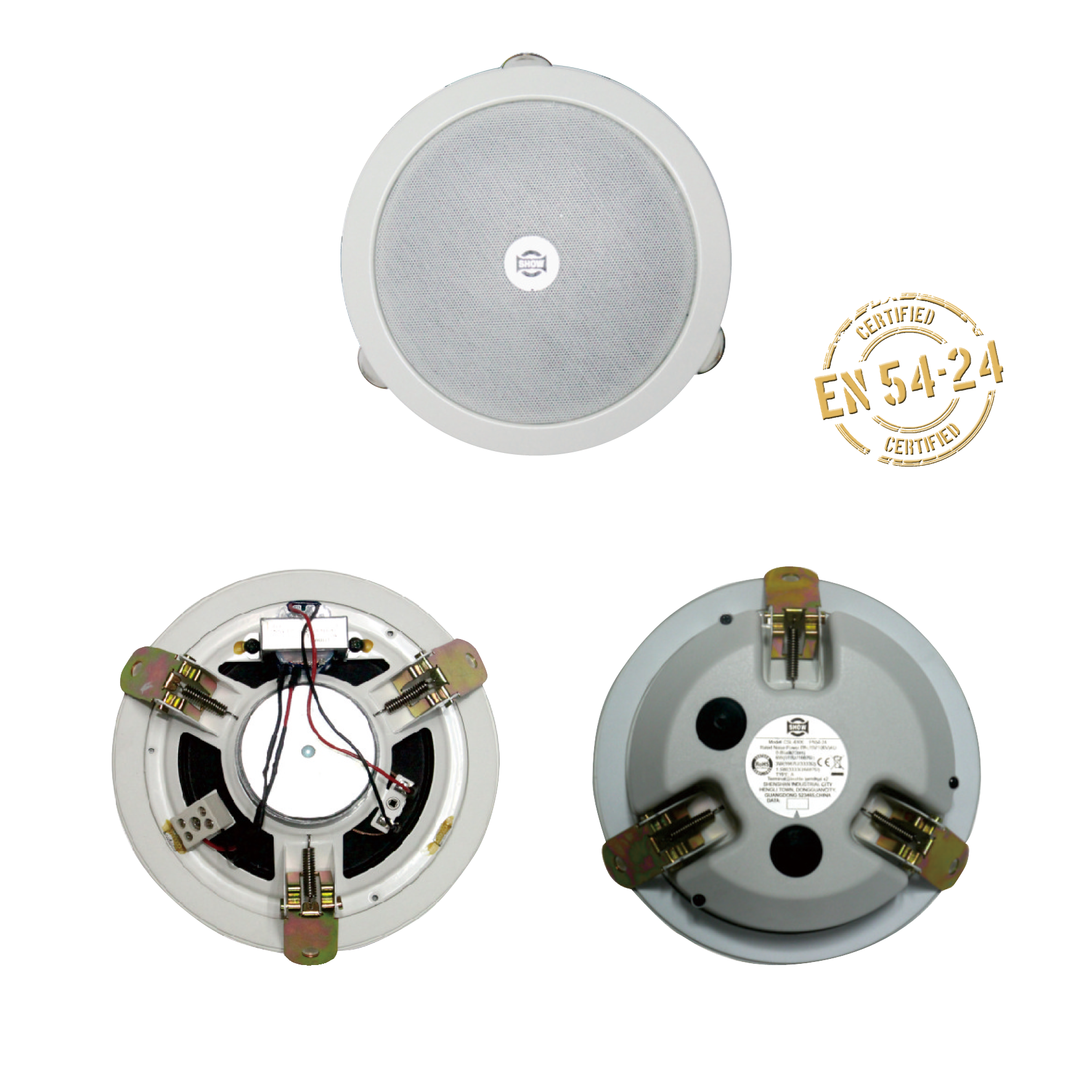

本系列吸顶扬声器采用金属面板与金属网罩，内置6.5英寸纸盆扬声器，CSL-6106输出功率：6 W，3 W，1.5 W，CSL-6112输出功率：12 W，6W，3 W，CSL-6120输出功率：20 W，10 W，5 W，四种不同规格，内置中继变压器匹配70V/100V定压输入阻抗，通过EN54-24: 2008火灾探测和报警系统及GB-16806火灾应急广播系统认证，适用于专业办公室、机场、餐厅、超市、学校、酒店、健身俱乐部和特殊专业零售店。



规格

符合欧洲标准EN 54-24: 2008的语音报警扬声器，用于火灾探测和火灾报警系统。
认证编号NO.1438-CPR-xxxx

A型（室内应用）

6.5英寸全频纸盆扬声器

CSL-6106
6 W（100 V定压线路和70 V定压线路）
CSL-6112
12 W（100 V定压线路和70 V定压线路）
CSL-6120
20 W（100 V定压线路和70 V定压线路）

CSL-6106
100 V定压线路：6667 Ω (1；5 W)；3333 Ω (3 W)；1667 Ω (6 W)
70 V定压线路：3333 Ω (1；5 W)；817 Ω (6 W)；1667 Ω (3 W)
CSL-6112
100 V定压线路：3333 Ω (3 W)；1667 Ω (6 W)；833 Ω (12 W)
70 V定压线路：1667 Ω (3 W)；838 Ω (6 W)；408 Ω (12 W)
CSL-6120
100 V定压线路：2000 Ω (5 W)；1000 Ω (10 W)；500 Ω (20 W)
70 V定压线路：1000 Ω (5 W)；500 Ω (10 W)；250 Ω (20 W)

CSL-6106
92 dB（1 W，1米）（500 Hz-5 kHz，粉红噪声）
79 dB（1 W，4米）（100 Hz-10 kHz，粉红噪声）
符合EN54-24标准
92 dB（1 W，1米）（100 Hz-10 kHz，粉红噪声）
根据EN54-24标准换算
CSL-6112
93 dB（1 W，1米）（500 Hz-5 kHz，粉红噪声）
80 dB（1 W，4米）（100 Hz-10 kHz，粉红噪声）
符合EN54-24标准
93 dB（1 W，1米）（100 Hz-10 kHz，粉红噪声）
根据EN54-24标准换算
CSL-6120
92 dB（1 W，1米）（500 Hz-5 kHz，粉红噪声）
79 dB（1 W，4米）（100 Hz-10 kHz，粉红噪声）
符合EN54-24标准
92 dB（1 W，1米）（100 Hz-10 kHz，粉红噪声）
根据EN54-24标准换算

CSL-6106
110 Hz-20 kHz
CSL-6112
110 Hz-20 kHz
CSL-6120
95 Hz-20 kHz

CSL-6106
85 dB（6 W，4米）（100 Hz-10 kHz，粉红噪声）
符合EN54-24标准
97 dB（6 W，4米）（100 Hz-10 kHz，粉红噪声）
根据EN54-24标准换算
CSL-6112
88 dB（12 W，4米）（100 Hz-10 kHz，粉红噪声）
符合EN54-24标准
98 dB（12 W，1米）（100 Hz-10 kHz，粉红噪声）
根据EN54-24标准换算
CSL-6120
91 dB（20 W，4米）（100 Hz-10 kHz，粉红噪声）
符合EN54-24标准
101 dB（20 W，1米）（100 Hz-10 kHz，粉红噪声）
根据EN54-24标准换算

500 Hz：180°，1 kHz：180°，2 kHz：150°，4 kHz：55°，符合EN54-24标准

16.5厘米（6.5英寸）锥盆单元

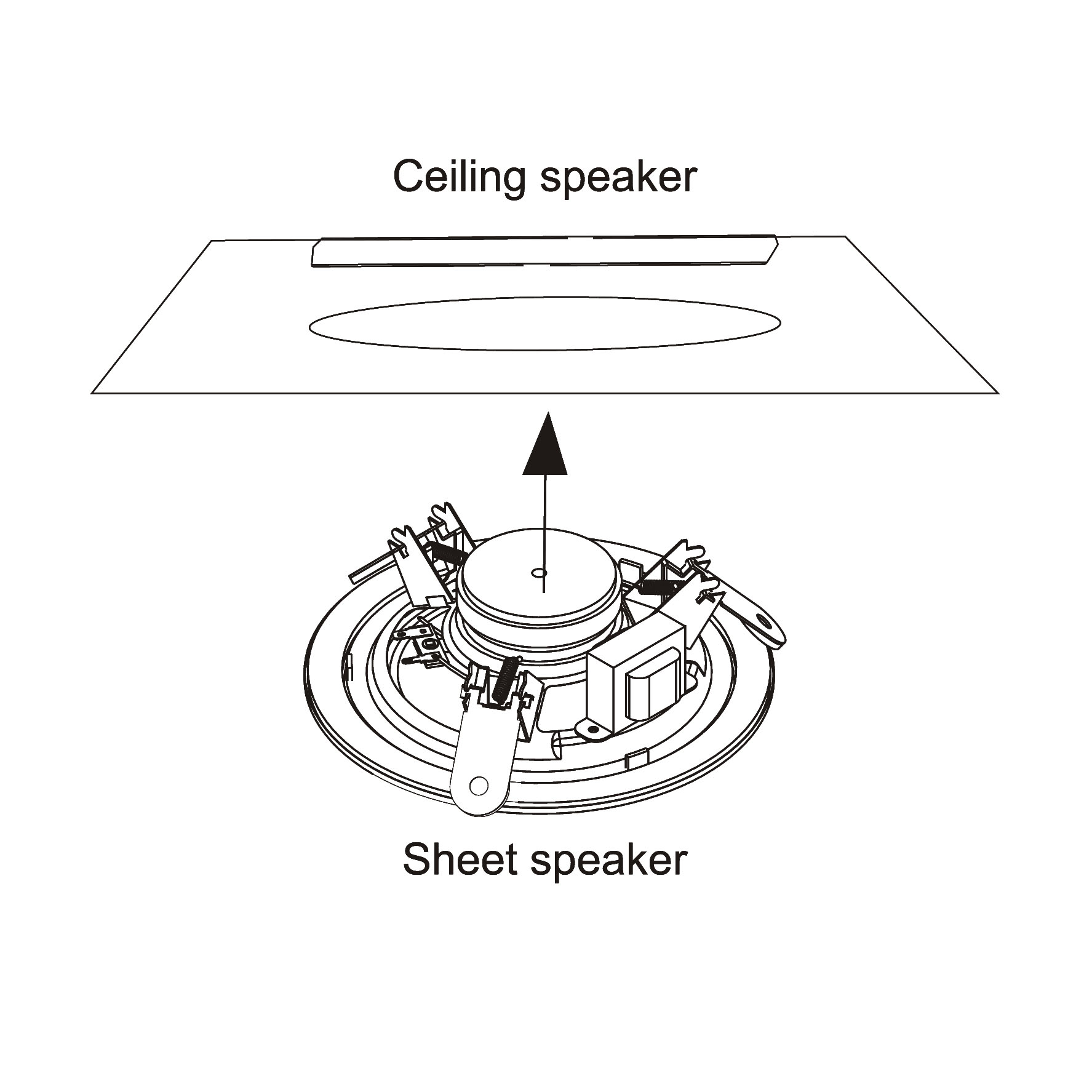

φ178（安装孔）× 30（最大天花板厚度）毫米（φ7 × 1.18英寸）

实心线：φ0.8毫米（18AWG）

螺丝连接器（滑石端子x2）桥接

挡板：钢制，白色或等效颜色），喷漆；网罩：钢制网，米白色或等效颜色），喷漆；
圆顶安装支架：三价铬电镀处理；防火罩采用5VB级阻燃塑料

φ199 × 13毫米（暴露部分）+ 74（D）毫米

CSL-6106
0.88公斤（含支架、防火罩）
CSL-6112
0.96公斤（含支架、防火罩）
CSL-6120
1.10公斤（含支架、防火罩）
